Внутренние дефекты сварных (сварочных) швов

Трещины бывают холодные и горячие (рис.122). Трещины могут быть как наружными, так и внутренними. Это самые опасные дефекты сварного соединения, часто приводящие к его разрушению. Проявляются они в виде разрыва в сварном шве или в прилегающих к нему зонах. Сначала трещины образуются с очень малым раскрытием, но под действием напряжений их распространение может быть соизмеримо со скоростью звука, в результате чего происходит разрушение конструкции. Причинами образования трещин являются большие напряжения, возникающие при сварке. Чаще всего трещины проявляются при сварке высокоуглеродистых и легированных сталей в результате быстрого охлаждения сварочной ванны. Вероятность появления трещин увеличивается при жестком закреплении свариваемых деталей.

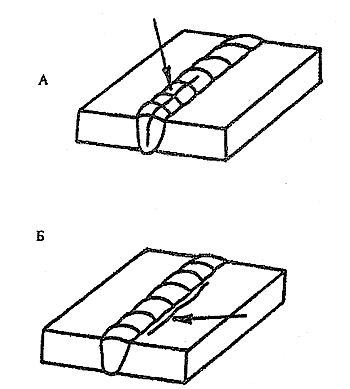

Рис. 122 Трещины в сварном шве и околошовной зоне: А-продольная горячая трещина; Б-холодная трещина в околошовной зоне.

Горячие трещины появляются в процессе кристаллизации металла при температурах 1100 -1300°С вследствие резкого снижения пластических свойств и развития растягивающих деформаций. Появляются горячие трещины на границах зерен кристаллической решетки.  Появлению горячих трещин способствует повышенное содержание в металле шва углерода, кремния, водорода, никеля, серы и фосфора.

Горячие трещины могут возникать как в массиве шва, так и в зоне термического влияния. Распространяться горячие трещины могут как вдоль, так и поперек шва. Они могут быть внутренними или выходить на поверхность.

Холодные трещины возникают при температурах ниже 120°С, то есть сразу после остывания сварочного шва. Кроме того, холодные трещины могут возникнуть и через длительный промежуток времени. Причиной появления холодных трещин являются сварочные напряжения, возникающие во время фазовых превращений, приводящих к снижению прочностных свойств металла. Причиной появления холодных трещин может стать растворенный атомарный водород, не успевший выделиться во время сварки. Причинами попадания водорода могут служить непросушенные швы или сварочные материалы, нарушения защиты сварочной ванны.

Поры представляют собой полости внутри шва, заполненные не успевшим выделиться газом (в первую очередь водородом). Они могут быть округлой или вытянутой формы, а их размеры зависят от размеров пузырьков образовавшихся газов. Поры могут быть одиночными или развиваться целой цепочкой вдоль сварочного шва. Основными причинами появления пор являются: присутствие вредных примесей в основном или присадочном металлах, ржавчина или другие загрязнения, не удаленные со свариваемых кромок перед сваркой. Повышенное содержание углерода также способствует появлению пор. Поры могут появляться при нарушениях защиты сварочной ванны, повышенной скорости сварки. Основной причиной появления пор при сварке плавящимся электродом является отсыревшее покрытие. Одиночные поры не опасны, но их цепочка влияет на прочность сварно соединения.  Участок сварочного шва, в котор присутствуют поры, подлежит переварке предварительной механической зачисткой.

Шлаковые включения -это дефекты сварного шва, выраженные в наличии полостей, заполнеь не успевшим всплыть шлаком. Образован шлаковых включений происходит при некачественной подготовке свариваемых кромок и присадочно материала, завышенной скорости сварки или плохой защите ванны. При сварке в защитных газах шла включения встречаются редко. Шлаковые включения могут иметь размер до нескольких десятк миллиметров и поэтому являются очень опасными. Участок шва, на котором шлаковые включения превышают допустимые нормы, подлежит вырубке переварке.

Вольфрамовые включения возникают пр нарушении защиты сварочной ванны при сварке неплавящимся вольфрамовым электродом. Кром этого вольфрамовые включения возникают пр коротких замыканиях или завышенной плотности тока. Особенно часто встречаются вольфрамовь включения при сварке алюминия и его сплавов, в которых вольфрам нерастворим.

Оксидные включения - образуются в результате образования труднорастворимых тугоплавких пленок. Чаще всего они возникают вследствии значительных поверхностных загрязнений или при нарушениях защиты сварочной ванны. Являясь прослойкой в массиве шва, оксидные включения резко снижают прочность сварного соединения
могут привести к его разрушению под приложенной в процессе эксплуатации нагрузкой.
