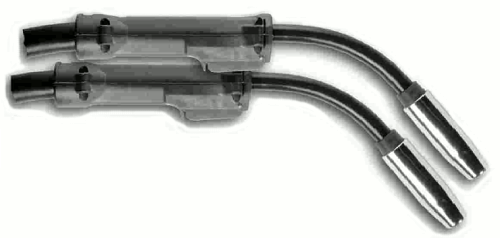

Сварочная горелка RF 45 для диаметров проволоки:
- до 2,0 мм (массивная проволока)
- до 2,4 мм (порошк, проволока без защит, газа)
Нагрузка: 450 А, СО2 при П.Н. 60%
Сварочная горелка RF 45 LC для диаметров проволоки до 2.0 мм
(массивная проволока). Нагрузка: 450 А, СО2 при П.Н. 60%

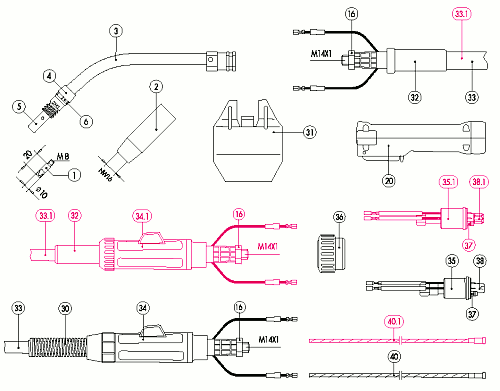

| Поз. на рисунке |
Наименование | Номер по каталогу |
| RF 45 3 м К KZ-2 | 017.Д001 | |
| RF 45 4 м К KZ-2 | 017.Д002 | |
| RF 45 5 м К KZ-2 | 017.Д003 | |
| RF 45 LC 3 м К KZ-2 | 017.Д010 | |
| RF 45 LC 4 м К KZ-2 | 017.Д011 | |
| RF 45 LC 5 м К KZ-2 | 017.Д012 | |
| 1 | Наконечник М8/1.6 | 140.0587 |
| 2 | Сопло Тг 18 внутр. диам. 16 | 145.Д244 |
| 3 | Гусак RF 45 45г | 017.Д007 |
| 4 | Переходная деталь | 016.Д101 |
| 5 | Вставка для наконечника Tr 18/М8 | 016.Д025 |
| 6 | Резьбовое кольцо М 14x1 | 016.Д027 |
| 16 | Шестигранная гайка М14х1 | 500.0085 |
| 20 | Рукоятка 2х-полюсная К | 180.0027 |
| 30 | Суппорт кабеля | 500.0233 |
| 31 | Щиток для руки | 181.0002 |
| 32 | Суппорт кабеля для BIKOX: 65 | 400.0101 |
| 33 | Кабель BIKOX; 70 R 3 м | 160.Д479 |
| Кабель BIKOX: 70 R 4 м | 160.Д488 | |
| Кабель BIKOX 70 R 5 м | 160.Д489 | |
| 33.1 | Кабель BIKOXт 65 R 3 м | 160.0486 |
| Кабель BIKOX: 65 R 4 м | 160.0500 | |
| Кабель BIKOX: 65 R 5 м | 160.0513 | |
| 34 | Суппорт кабеля на стороне аппарата | 501.2278 |
| 34.1 | Накидная гайка М 38 х 1 | 400.0137 |
| 35 | Центральный штеккер RM 50/М14х1 | 501.Д342 |
| 35.1 | Центральный разьем KZ-2/M14x1 | 501.0020 |
| 36 | Соединительная гайка М33х2 | 500.0213 |
| 37 | Кольцо круглого сечения 10x1 | 165.0002 |
| 38 | Крепежная гильза М14х1 | 501.0129 |
| 38.1 | Накидная гайка М 10x1 | 501.0082 |
| 40 | Направляющая спираль 2,2 х 6,0х 540 для 3 и 4 м для проволочных электродов диам. 1,4-1,6 мм | 124.Д044 |
| Направляющая спираль 3,0 х 6,4 х 540 для 3 и 4 м для проволочных электродов диам. 2,0-2,4 мм | 124.Д049 | |
| Направляющая спираль 2,2 х 6,0 х 840 для 5 м для проволочных электродов диам. 1,4-1,6 мм | 124.Д053 | |
| Направляющая спираль 3,0 х 6,4 х 840 для 5 м для проволочных электродов диам. 2,0-2,4 мм | 124.Д054 | |
| 40.1 | Направляющая спираль 2.5 х 4,5 х 440 для 3 и 4 м для проволочных электродов диам. 1,4-1,6 мм | 124.0042 |
| Направляющая спираль 2,5 х 4,5 х 540 для 4 и 5 м для проволочных электродов диам. 1.4-1.6 мм | 124.0044 | |
| Направляющая спираль 2,5 х 4,5 х 640 для 5 м для псоволочных электродов диам. 1.4-1.6 мм | 124.0045 |
