Защитная газовая аппаратура применяется для защиты зоны сварочной дуги инертным или другими газами, об особенностях которых мы уже говорили. Состоит такая аппаратура из баллонов, осушителей и подогревателей газа, газовых смесителей, электромагнитных клапанов, расходомеров, регуляторов давления.
Редуктор давления
Регулятор давления представляет собой редуктор с манометром и предназначен для снижения давления защитного газа, автоматически поддерживая его в заданных пределах. Если защитным газом служит углекислый газ, то применяют регуляторы, устанавливаемые на кислородных баллонах (ДКД-8-65) или углекислотные регуляторы (У-30). При применении для защиты сварочной ванны инертного газа пользуются специальными регуляторами типа-АР-150, АР-40, АР-10.
Осушители, подогреватели газа и расходометры
Осушители газа устраняют наличие влаги, всегда имеющейся в баллоне с защитным газом. Подогреватели газа предназначены для подогрева поступающего из баллона защитного газа. Расходомеры применяют для измерения расхода газа при сварке.
Электромагнитные газовые клапаны

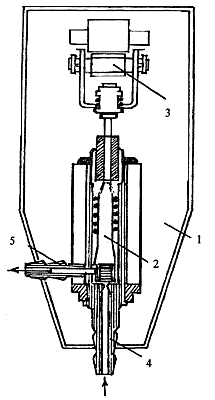

Электромагнитные газовые клапаны (рис.77) предназначены для автоматического управления подачей газа. Состоит такой клапан из корпуса 1, плунжера 2, электромагнита 3, входного 4 и выходного 5 штуцеров. При подаче напряжения питания на катушку электромагнита якорь электромагнитного клапана втягивается, поднимая плунжер 2. При этом газ поступает из входного штуцера в выходной и далее в рабочую горелку автомата. При отключении напряжения питания плунжер под действием пружины возвращается в первоначатьное положение, перекрывая проход между входным и выходным штуцерами, в результате чего подача газа прекращается.
Рис. 77 Клапан электромагнитный: 1 -корпус; 2-плунжер; 3-электромагнит; 4-5-входной и выходной штуцеры
Включение электромагнитного клапана блокируется с пусковой кнопкой полуавтомата, обеспечивая продувку газовых каналов и подготовку защитной среды перед зажиганием сварочной дуги, а также сохранение ее после гашения дуги до полного остывания металла.
