Трудности, возникающие при сварке свинца, вызваны большой разницей температуры плавления основного металла и его оксидов. Так, свинец плавится при температуре 327°С, а его оксиды - при температуре около 888°С. Поэтому сварку свинца следует вести нормальным пламенем после тщательной предсварочной подготовки. Предсварочная подготовка свинцовых кромок подобна той, которую применяют при сварке алюминия и его сплавов. Защиту сварочной ванны выполняют флюсом, в качестве которого при небольших толщинах свариваемого металла применяют стеарин, которым натирают кромки свариваемых деталей перед сваркой. При больших толщинах свариваемых кромок в качестве флюса используют смесь стеарина с канифолью.
Жидкотекучесть свинца вызывает трудности при сварке вертикальных швов. Такие швы в большинстве случаев накладывают при помощи кристаллизатора, представляющего собой полукольцо (рис.118). Кристаллизатор прикладывают к свариваемым кромкам и после кристаллизации сварочной ванны, заполняющей его полость, перемещают вверх. В качестве присадочного материала применяют свинцовую проволоку или полоски свинца.

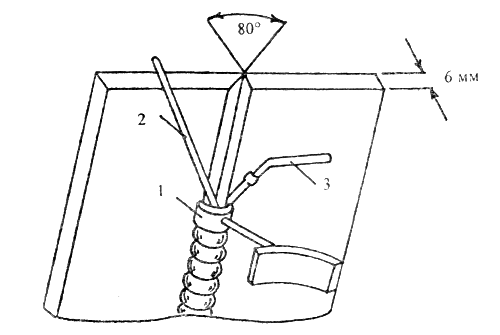

Рис. 118 Сварка вертикального шва с кристаллизатором: 1-кристаллизатор; 2-присадочный пруток; 3-горелка
