Технические характеристики сварочных преобразователей
Для ручной дуговой сварки и сварки на автоматах, снабженных авторегуляторами напряжения, автоматически воздействующими на скорость подачи электродной проволоки, требуются источники питания с падающими внешними характеристиками. Для питания автоматов и полуавтоматов с постоянной скоростью подачи электродной проволоки, в том числе для сварки в углекислом газе и порошковой проволокой CП-2, необходимы генераторы с жесткими внешними характеристиками. Поскольку на заводах и монтажных площадках механизированные методы сварки используются в сочетании с ручной дуговой сваркой, поэтому требуются универсальные источники, обеспечивающие как падающие, так и жесткие внешние характеристики. Для этой цели разработана конструкция универсального сварочного преобразователя ПСУ-300, генератор которого имеет одну обмотку возбуждения. Внешние характеристики в этом генераторе создаются с помощью триода ПТ, включенного в цепь обмотки возбуждения ОВ, и обратной связи по току нагрузки (рис. 79). Он является четырехполюсным генератором постоянного тока нормального исполнения. Его обмотка возбуждения ОВ размещена на четырех главных полюсах и питается от устройства управления, размещенного на корпусе преобразователя.

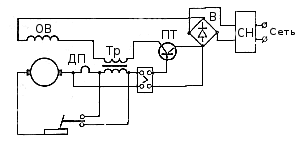

Рис. 79. Упрощенная электрическая схема универсального преобразователя ПСУ-300
Сварочная цепь и цепь обмотки возбуждения связаны между собой стабилизирующим трансформатором Тр, предназначенным для обеспечения динамических свойств генератора.
Величину сварочного тока регулируют реостатом — регулятором ДП, установленным на передней стенке управления. По мере роста сварочного тока сопротивление триода возрастает, ток возбуждения уменьшается, уменьшается и э. д. с. генератора, т. е. характеристика получается падающей. При переключении цепей управления внешняя характеристика становится жесткой.
Основные технические данные универсальных преобразователей даны в табл. 22.
Таблица 22. Основные технические данные универсальных преобразователей
| Показатели | Тип преобразователя (внешняя характеристика) | |||
| ПСУ-300 | ПСУ-500 | |||
| (падающая) | (жесткая) | (падающая) | (жесткая) | |
| Номинальный сварочный ток, А Пределы регулирования сварочного тока, А Пределы регулирования напряжения, В Коэффициент мощности (косинус «фи») |
200 40—200 - 0,62 |
300 50-300 17—35 0,72 |
350 50—300 25-40 0,63 |
500 100-500 15-40 0,75 |
| Напряжение питающей сети, В Масса, кг |
380/220 315 |
380/220 540 | ||
