Сварочные генераторы с намагничивающей параллельной и размагничивающей последовательной обмотками возбуждения

Отличительной особенностью сварочных генераторов (рис. 74, б) такой схемы является использование принципа самовозбуждения. Для этого имеются две обмотки возбуждения (НО и РО) — в результате э. д. с. генератора индуктируется магнитным потоком обмотки, присоединенной к щеткам генератора а и с. Напряжение между этими щетками почти постоянно по величине, поэтому магнитный поток Фн практически не меняется. Обмотка генератора НО называется обмоткой независимого возбуждения.

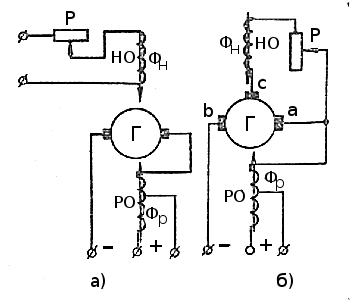

Рис. 74. Принципиальная электрическая схема сварочного генератора: а — с независимым возбуждением и размагничивающей последовательной обмоткой; б — с намагничивающей параллельной и размагничивающей последовательной обмоткой; Г — генератор, Р — реостат, НО — обмотка независимого возбуждения, РО — размагничивающая обмотка

При сварке сварочный ток проходит через обмотку РО, включенную так, что ее магнитный поток Фр направлен против магнитного потока Фн обмотки независимого возбуждения. При увеличении тока в сварочной цепи возрастает размагничивающее действие последовательной обмотки РО, а напряжение генератора становится меньше, так как э. д. с, индуктируемая в обмотке якоря генератора, зависит от результирующего магнитного потока генератора.

При коротком замыкании магнитные потоки Фр и Фн равны, напряжение на зажимах сварочного генератора близко к нулю.

Падающая внешняя характеристика получается вследствие размагничивающего действия обмотки РО.

Плавное регулирование сварочного тока в генераторах этой системы осуществляется реостатами Р. Возможно также добавочное регулирование сварочного тока переключением витков сериесной обмотки возбуждения.

Схема допускает четырехполюсное исполнение генераторов, что позволяет упростить конструкцию и соответственно уменьшить массу.

По данной схеме работают наиболее распространенные преобразователи ПСО-300, ПСО-500, ПС-500 с генераторами ГСО-300, ГСО-500, ГС-500 и некоторые дргуие сварочные агрегаты. Основные технические данные преобразователей с генераторами, работающими по этой схеме, даны в табл. 19.

Таблица 19. Технические характеристики преобразователей ПСО-300, ПСО-500, ПС-500-11

Параметры	Тип преобразователя
	ПСО-300	ПСО-500	ПС-500-11
Тип генератора Номинальное напряжение, В Напряжение холостого хода, В Номинальный сварочный ток (при ПР-65%), А Пределы регулирования тока, А Тип электродвигателя Мощность электродвигателя Напряжение питающей сети, В К. п. д. преобразователя, % Коэффициент мощности (косинус «фи») Исполнение Масса, кг	ГСО-300 30 55-80 300 75-320 АВ-62-4 14 220/380 52 0,88 Однокорпусный на колесах 400	ГСО-500 40 60-90 500 120-600 А-72/4 28 220/380 55 0,86 Однокорпусный на колесах 940	ГС-500-11 40 60-90 500 120-600 А-72/4 28 220/380 55 0,86 Однокорпусный на колесах 940
