Сварка сталей плавящимся электродом выполняется преимущественно в среде углекислого газа или аргона. При сварке плавящимся электродом источником тепла является дуга, возбуждаемая между свариваемыми элементами и электродной проволокой, непрерывно подаваемой в зону сварочной дуги. Сварочный шов создается за счет формирования сварочной ванны из расплавленного основного и электродного металлов. Основным способом местной защиты является газовый поток с центральной, боковой и комбинированной подачей газа (рис.29).

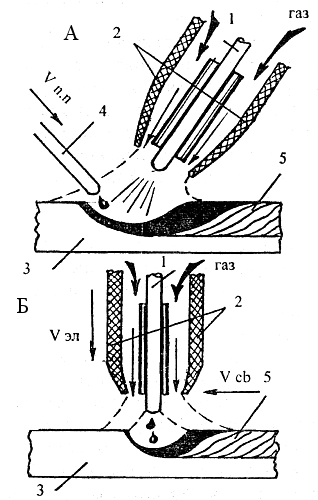

Рис. 29 Сварка в защитном газе: 1-электрод; 2-сопло; З-свариваемый металл; 4-свареная проволока; 5-шов
Последовательность выполнения сварки плавящимся электродом
Металл сварочной проволоки расплавляется дугой и переносится каплями в сварочную ванну, не взаимодействуя с окружающим воздухом. Размер капель электродного металла зависит от состава металла и защитного газа, направления и величины тока. Так, с увеличением силы тока растет электродинамическая сила и размер капель расплавленного металла уменьшается. При достижении силы тока критического состояния капельный перенос металла переходит в струйный.
Сварка плавящимся электродом в среде углекислого газа
Сварку плавящимся электродом в среде углекислого газа применяют для большинства сталей, которые имеют удовлетворительную свариваемость другими видами дуговой сварки. Отличительной характеристикой такой сварки является ее высокая производительность и относительно низкая стоимость. Для сварки в среде этого защитного газа используют проволоку с повышенным содержанием раскислителей (кремния и марганца), которые компенсируют выгорание этих компонентов в зоне сварки.
Аргонодуговая сварка плавящимся электродом
Аргонодуговая сварка плавящимся электродом применяется в основном для легированных сталей и цветных металлов. Процесс сварки происходит капельным и струйным способом переноса электродного металла и высокой глубиной проплавления основного металла. Переход капельного переноса электродного металла в струйный происходит при критических значениях токов, и при сварке сталей находится в пределах 60-120 А на 1 мм² сечения электродной проволоки. Подробнее...
