Технология термитной сварки
Термитная сварка применяется в местах, где нет возможности выполнить электросварочные работы. К таким работам относят сваривание рельс железнодорожных линий, проводов связи, электрические кабели и т.д. Для этого промышленность выпускает термитные патроны (карандаши) и спички к ним. Принцип действия термитной сварки основан на создании температуры плавления при сгорании термитного патрона. Конструкция термитного карандаша на рис.51.

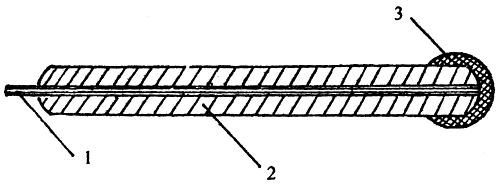

Рис. 51 Термитный карандаш: 1 -проволока;2-термит;3-затравка
Карандаш представляет собой отрезок сварочной проволоки, диаметр которой зависит от толщины свариваемых деталей. На проволоку наносят термит, круто замешанный на нитроцеллюлозном клее. Состоит термит из смеси 23% (по массе) опилок алюминия и 77% железной окалины, размер грнанул которых составляет около 0,5 мм. Конец термитного карандаша обмазан затравкой, которая предназначена для поджигания карандаша. Состоит затравка из 1 м.ч. бертолетовой соли (КСЮ3) и 0,5 м.ч. мелких алюминиевых опилок При массовом изготовлении карандашей пользуются устройством, состоящим из подставки и закрепленной на ней гофрирозанной алюминиевой полосы. Торцевые стороны гофрированной полосы ограничены металлическими стенками, в которых просверлены отверстия для карандашей.
Внутренние стенки гофра смазывают разделительным составом, состоящим из керосина (65% по массе) и стеарина или парафина (35% по массе). После высыхания разделительного состава в отверстия стенок вставляют отрезки проволоки необходимого диаметра и секции заполняют термитом, замешанном на клею. Как только термитная масса высохнет, карандаши вынимают и наносят головки из затравки. Во время сварки термитный карандаш вставляют в держатель, представляющий собой не что иное, как электрододержатель.
Для хранения и транспортировки термитные карандаши (патроны)
заворачивают в один слой парафиновой бумаги и складывают в полиэтиленовый пакет
с заваренными торцами. Следует учитывать что термитные патроны очень
чувствительны к механическим и тепловым воздействиям, поэтому их хранение и
транспортировка должны выполняться со всеми мерами предосторожности. Ни в коем
случае нельзя хранить и транспортировать термитные патроны в одной упаковке со
спичками. Запрещается хранение термитных патронов в помещениях с повышенной
пожарной опасностью. При их транспортировке в кузове автомобиля не должно быть
горючих и смазочных материалов и других сгораемых веществ. При
погрузочно-разгрузочных работах тару с термитными патронами нельзя подвергать
толчкам или бросать ее.
При проведении сварочных работ следует придерживаться
мер безопасности. До начала сварочных работ следует побеспокоиться о
противопожарных мерах, убрав из зоны сварки все воспламеняющиеся предметы и
материалы. Зажигать термитные спички и поджигать термитные карандаши или патроны
необходимо в защитных очках со светофильтрами.
После охлаждения термитной шашки до темного цвета шлак следует сбивать в направлении, обратном от себя, на заранее подготовленное место. Сгоревшие термитные шашки укладывают в специальный металлический ящик, предварительно установленный в месте сварочных работ. В процессе сварки следует избегать попадания воды, чтобы избежать взрыва и ожогов. Нельзя дотрагиваться рукой к термитному патрону, который горит или поправлять его рукой.
