Технические характеристики сварочных преобразователей
Многопостовые сварочные преобразователи предназначены для одновременного питания нескольких сварочных постов. В промышленности используются многопостовые преобразователи ПСМ-1000, ПСМ-500. Преобразователь ПСМ-1000 имеет однокорпусное исполнение стационарного типа (рис. 80) и состоит из трехфазного асинхронного двигателя АВ-91-4 с короткозамкнутым ротором и шестиполюсного генератора СГ-1000 со смешанным возбуждением. Кроме шунтовой обмотки, на главных полюсах размещена последовательная обмотка для поддержания постоянного напряжения при увеличении нагрузки. Генератор имеет жесткую характеристику. Напряжение регулируется реостатом, включенным в цепь параллельной обмотки возбуждения.

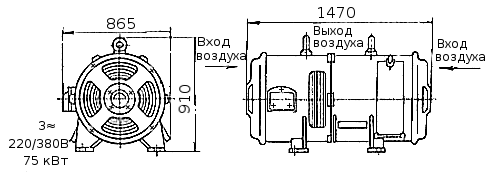

Рис. 80. Габаритные размеры многопостового сварочного преобразователя ПСМ-1000
Падающая внешняя характеристика, необходимая для ручной дуговой сварки, создается самостоятельно на каждом сварочном посту балластным реостатом типа РБ (этот реостат позволяет ступенчато изменять величину сварочного тока). Схема включения преобразователя ПСМ-1000 и балластных реостатов показана на рис. 81.

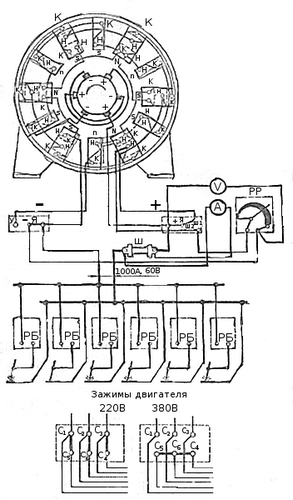

Рис. 81. Схема присоединения сварочных постов через балластные реостаты к сварочному преобразователю ПСМ-1000: А — амперметр, V — вольтметр, Ш — шунт, РР — реостат регулировочный, РБ — реостат балластный
Основным недостатком многопостовых преобразователей является низкий к. п. д. сварочных постов. К преимуществам многопостовых преобразователей относятся: простота обслуживания, низкая стоимость оборудования, небольшая площадь для размещения оборудования и высокая надежность в эксплуатации.
Балластные реостаты
Балластный реостат служит для ступенчатого регулирования величины сварочного тока. Он состоит из нескольких элементов сопротивления, изготовленных из константановой проволоки с высоким омическим сопротивлением и включенных в сварочную цепь с помощью рубильников.
Схема наиболее распространенного балластного реостата РБ-300 показана рис. 82. Балластным реостатом РБ-300 сварочный ток регулируется в пределах от 15 до 300 А.
Рис. 82. Схема балластного реостата РБ-300: R1 - R5 — сопротивление; 1 — 5 — номера рубильников
Если для сварки требуется величина тока более 300 А, то следует включать параллельно два балластных реостата. При параллельном соединении двух реостатов сила тока увеличивается в 2 раза, т. е. для двух реостатов РБ-300 максимальный ток будет 600 А.
