Электрододержатель
Электрододержатель — приспособление, предназначенное для закрепления электрода и подведения к нему электрического тока. Промышленностью выпускается несколько стандартных видов электрододержателей (рис.14). Различают винтовые, пластинчатые, вилочные и пружинные электрододержатели. Основные требования, которым должен удовлетворять этот инструмент - удобство, надежное закрепление электрода и хороший электрический контакт в месте его крепления.

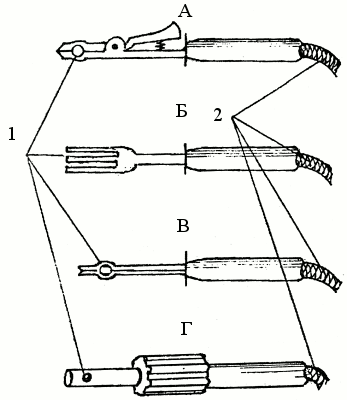

Рис. 14 Электродержатели: А-пружинный; Б-вилочный; В-пластинчатый; Г-винтовой; 1 -зажим электрода; 2-кабель
Рукоятка инструмента должна изготавливаться из негорючего диэлектрического и теплоизоляционного материала, токопроводящие части должны быть надежно заизолированы и защищены от случайного прикосновения к ним. Разница температур наружной поверхности рукоятки на участке, который охватывает рука сварщика, и окружающей средой должна быть не больше 40°С при номинальном режиме работы.
Среди многообразия применяемых электрододержателей наиболее безопасными являются пружинные конструкции, которые выдерживают без ремонта до 10 тысяч зажимов. Применение самодельных электрододержателей (что иногда можно встретить на практике) или инструментов с нарушенной изоляцией недопустимо.
При сварке постоянным током допускается применение электрододержателей с
изоляцией только рукоятки. Конструкция такой рукоятки должна исключать создание
токопроводящих мостиков между наружной поверхностью рукоятки и деталями,
находящимися под напряжением. Такие электрододержатели имеют предостерегающую
надпись: «Применять только для постоянного тока».
