Кабели и сварочные провода
Кабели и сварочные провода должны быть многожильными, рассчитанными на плотность тока до 5 а/мм² при токах до 300 А. Их сплетают из большого числа отожженных медных проволочек диаметром 0,18 - 0.20 чим. Длина сварочного провода определяется исходя из условий сварки, но в любом случае не рекомендуется применять провода длиной более 30 м, так как это вызывает большое падение напряжения в сварочной цепи.
Токоведущие провода надежно подсоединяют при помощи специальных зажимов, некоторые конструкции которых приведены на рис.14А.

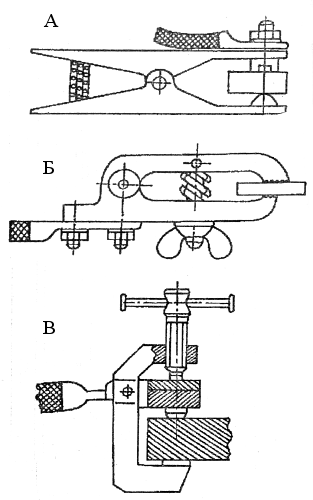

Рис. 14 А Токоподводящие зажимы: А-с пружинным зажимом; Б-с винтовым зажимом; В-с винтовой струбциной
Использование самодельных удлинителей, скруток, кусков и обрезков металла для этой цели недопустимо.
