Техническое описание сварочных трансформаторов
Для автоматической сварки нашли применение сварочные трансформаторы типа ТДФ-1001 и ТДФ-1601, предназначенные для питания дуги при сварке под флюсом однофазным переменным током частотой 50 Гц.
Сварочные трансформаторы рассчитаны для работы в закрытых помещениях, с повышенной индуктивностью рассеяния. Они обеспечивают создание необходимых крутопадающих внешних характеристик и плавное регулирование сварочного тока в требуемых пределах, а также его частичную стабилизацию при колебаниях напряжения в сети в пределах от 5 до 10% от номинального значения. Технические данные трансформатора типа ТДФ приведены в табл. 13.
Таблица 13. Технические характеристики трансформаторов
типа ТДФ
| Параметры | ТДФ-1001 | ТДФ-1601 |
| Номинальный сварочный ток, А | 1000 | 1600 |
| Пределы регулирования сварочного тока, А: - на ступени «малых» токов - на ступени «больших» токов |
400-700 700-1200 |
600-1100 1100-1800 |
| Номинальное первичное напряжение, В | 220 или 380 | 380 |
| Частота, Гц | 50 | 50 |
| Первичный ток, А: - при исполнения на 220 В - при исполнении на 380 В |
360 220 |
- 480 |
| Вторичное напряжение холостого хода, В: - при минимальном сварочном токе - при максимальном сварочном токе |
68 71 |
95 105 |
| Условное номинальное рабочее напряжение, В | 44 | 60 |
| Вторичное напряжение в зависимости от величин сварочного тока (Iсв), В |
Uн=20+0,04 Iсв | Uн=50+0,00625 Iсв |
| Отношение продолжительности рабочего периода к продолжительности цикла (ПВ), % |
100 | 100 |
| Коэффициент полезного действия, % | 87 | 88 |
| Потребляемая мощность, кВт | 82 | 182 |
| Масса, кг | 740 | 1000 |

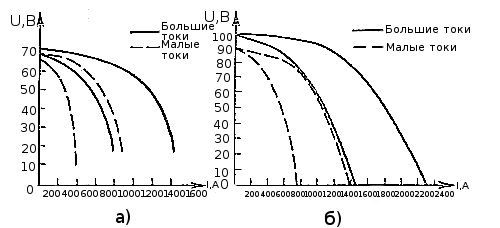

Внешние характеристики трансформатора ТДФ-1001 и ТДФ-1601 показаны на рис. 62, а и б.
Рис. 62. Внешние характеристики трансформаторов: а — ТДФ-1001, б — ТДФ-1601
Трансформаторы типа ТДФ-1001 и ТДФ-1601 — стационарные установки в однокорпусном исполнении с принудительной вентиляцией. Установка состоит из трансформатора, сетевого контактора, вентилятора и блоксхемы управления.
