Сварочные трансформаторы

Сварочные трансформаторы предназначены для создания устойчивой электрической дуги, поэтому они должны иметь требуемую внешнюю характеристику. Как правило, это падающая характеристика, так как сварочные трансформаторы используются для ручной дуговой сварки и сварки под флюсом. Устройство и принципиальную схему сварочного трансформатора рассмотрим на модели ТСК-500, которую довольно часто можно увидеть на строительных площадках (рис.10).

Рис. 10 Сварочный трансформатор ТСК-500: А-внешний вид; Б-схема регулирования сварочного тока; 1-сердечник; 2-вторичная обмотка; 3-первичная обмотка; 4-подключение к сети; 5-винт; 6-рукоятка винта

Состоит такой трансформатор из сердечника - магнитопровода, выполненного из трансформаторной стали, на котором размещены первичная и вторичная обмотки. Подключается трансформатор к сети переменного тока с напряжением 380 В. Первичная обмотка закреплена неподвижно, а вторая передвигается по сердечнику, регулируя величину сварочного тока. Принцип действия такого аппарата довольно прост.

Переменный ток, проходя через первичную обмотку трансформатора, намагничивает сердечник, создавая в нем переменный магнитный поток. Магнитный поток, пересекая витки вторичной обмотки, индуктирует в ней переменный ток пониженного напряжения, величина которого зависит от числа витков вторичной обмотки. Чем меньше витков на вторичной обмотке, тем напряжение индуктируемого тока будет меньше и, наоборот, чем больше витков, тем напряжение выше. Для регулировки величины сварочного тока и создания внешней характеристики в схеме предусмотрено дополнительное индуктивное сопротивление, которое обеспечивает изменение потока магнитного рассеивания.

Существует две принципиальные схемы магнитного рассеивания. К первой группе относятся трансформаторы с повышенным магнитным рассеиванием, принцип действия которых основан на использовании магнитных шунтов, подвижных катушек или ступенчатого (виткового) регулирования. Ко второй группе относят трансформаторы с нормальным магнитным рассеиванием и дополнительной реактивной катушкой.

Сварочные трансформаторы промышленного использования, как правило, подключают к трехфазной сети 380 В, что в бытовых условиях не всегда удобно. Как правило, подключение индивидуального участка к трехфазной сети хлопотно и дорого, и без особой нужды это не делают. Для таких потребителей промышленность выпускает сварочные трансформаторы, рассчитанные на работу от однофазной сети с напряжением 220 - 240 В. Пример такого портативного сварочного аппарата приведен на рис.11. Этот аппарат, обеспечивающий разогрев дуги до 4000°С, уменьшает обычное сетевое напряжение, одновременно повышая сварочный ток. Ток в установленном диапазоне регулируется с помощью ручки, смонтированной на передней панели аппарата. В комплект аппарата входит сетевой кабель и два сварочных провода, один из которыхсоединен с электрододержателем, а второй - с заземляющим зажимом.

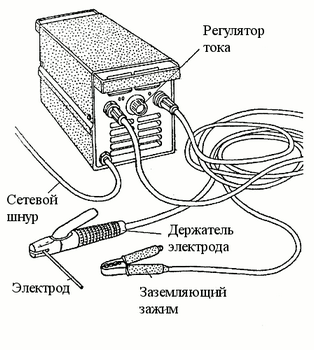

Рис.11 Портативный сварочный аппарат

Обычно для домашних работ вполне подходят аппараты, вырабатывающие сварочный ток в 140 ампер при 20-процентном рабочем цикле. При выборе аппарата следует обращать внимание на то, чтобы регулировка сварочного тока была плавной.
