Наплавку металла при помощи дуговой сварки применяют для восстановления изношенных деталей. Для этого на поверхность изделия наносят металл, накладывая его слоями, обладающими необходимыми физико-механическими свойствами. Для этого применяют различные виды сварки (рис.27), в том числе и ручную дуговую с плавящимся или неплавящимся электродом.

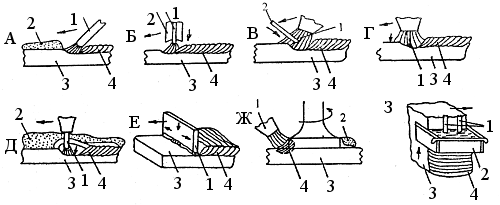

Рис. 27 Основные способы наплавки плавлением:
А-угольным
электродом (1), расплавлением сыпучего наплавочного сплава (2);
Б-покрытым
электродом (1) или легирующим покрытием (2);
В-неплавящимся вольфрамовым
электродом (1) в инертных газах с задействованием присадочного прутка (2);
Г-плавящимся электродом (1) в защитном газе;
Д-сварка плавящейся
проволокой (1) под флюсом (2);
Е-лентой плавящейся (1) в защитном газе (под
флюсом);
Ж-струей плазмотрона (1) с наложенным или спеченным из порошков
наплавочного материала (2);
3-плавящимся электродом (1) с перемещаемым
медным ползуном (2), 3-наплавляемая деталь; 4-наплавленный слой
Основным достоинством ручной дуговой наплавки является простота и универсальность метода, возможность выполнения сложных наплавочных работ в труднодоступных местах. К недостаткам относят низкую производительность, загазованность в месте производства работ, сложность получения необходимого качества наплавленной поверхности.
Наплавку плавящимся электродом ведут по той же технологии, что и обычную сварку. Перед наплавкой поверхность тщательно зачищают, следя особенно за тем, чтобы не осталось жировых пятен и коррозии. Электроды подбирают, исходя из условий эксплуатации наплавляемой поверхности. Для этого применяют как обычные сварочные электроды, предназначенные для сварки легированных сталей, так и специальные наплавочные электроды, обладающие заданными свойствами. Для наплавки износостойких поверхностей применяют порошковые проволоки с заданным химическим составом.
В качестве источников питания для сварочной дуги используют серийные выпрямители и сварочные трансформаторы.
Для наплавки на поверхность металла наносят сварочные валики, покрывая всю плоскость слоем наплавленного металла. Валики наносят поочередно, перекрывая предыдущий на ⅓ его ширины. Для того чтобы увеличить ширину валиков, их можно накладывать поперечными колебаниями, так же как это делают для увеличения сварочного шва. Валики можно накладывать и с некоторыми промежутками один от другого, с последующей наплавкой валиков в промежутках. Промежуточные валики накладывают после снятия шлака с ранее наложенных валиков и тщательной их зачистки.
В отличие от соединительной сварки наплавка имеет некоторые особенности, связанные с тем, что химический состав наплавленного металла существенно отличается от химического состава основного металла. Выходом из сложившейся ситуации может служить тщательный подбор состава плавящихся электродов, которые способны создать требуемую структуру и химический состав наплавленного слоя. Если это сделать не удается, то прибегают к другим методам наплавки: наплавке неплавящимся электродом с расплавлением слоя сыпучего наплавляемого сплава, нанесение легирующих примесей в виде порошков, паст или брикетов, наплавлением в среде защитных газов и т.д. Для этого применяют методы наплавки на автоматическом и полуавтоматическом сварочном оборудовании, на особенностях которого мы остановимся в соответствующих разделах данной книги.
При наплавке любым из указанных методов важно, чтобы основной металл проплавлялся минимально, чтобы были сведены к минимуму остаточные напряжения, деформации и припуски на последующую обработку.
